Seat Alhambra 2010 Manuel du propriétaire (in French)

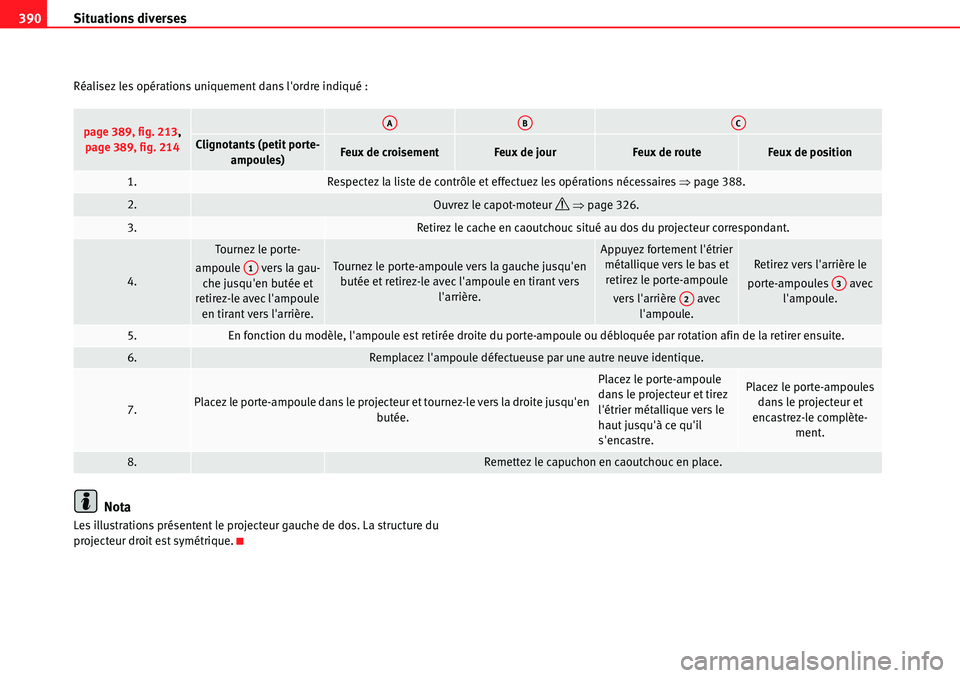

Situations diverses 390
Réalisez les opérations uniquement dans l'ordre indiqué :
Nota
Les illustrations présentent le projecteur gauche de dos. La structure du
projecteur droit est symétrique.
page 389, fig. 213,
page 389, fig. 214 Clignotants (petit porte-
ampoules)Feux de croisementFeux de jourFeux de routeFeux de position
1.Respectez la liste de contrôle et effectuez les opérations nécessaires Ÿpage 388.
2.Ouvrez le capot-moteur ’ Ÿpage 326.
3.Retirez le cache en caoutchouc situé au dos du projecteur correspondant.
4.
Tournez le porte-
ampoule vers la gau-
che jusqu'en butée et
retirez-le avec l'ampoule
en tirant vers l'arrière.
Tournez le porte-ampoule vers la gauche jusqu'en
butée et retirez-le avec l'ampoule en tirant vers
l'arrière.
Appuyez fortement l'étrier
métallique vers le bas et
retirez le porte-ampoule
vers l'arrière avec
l'ampoule.Retirez vers l'arrière le
porte-ampoules avec
l'ampoule.
5.En fonction du modèle, l'ampoule est retirée droite du porte-ampoule ou débloquée par rotation afin de la retirer ensuite.
6.Remplacez l'ampoule défectueuse par une autre neuve identique.
7.Placez le porte-ampoule dans le projecteur et tournez-le vers la droite jusqu'en
butée.
Placez le porte-ampoule
dans le projecteur et tirez
l'étrier métallique vers le
haut jusqu'à ce qu'il
s'encastre.Placez le porte-ampoules
dans le projecteur et
encastrez-le complète-
ment.
8.Remettez le capuchon en caoutchouc en place.
AAABAC
A1
A2A3

Situations diverses391
Pour rouler en toute sécuritéUtilisationConseils pratiquesCaractéristiques techniques

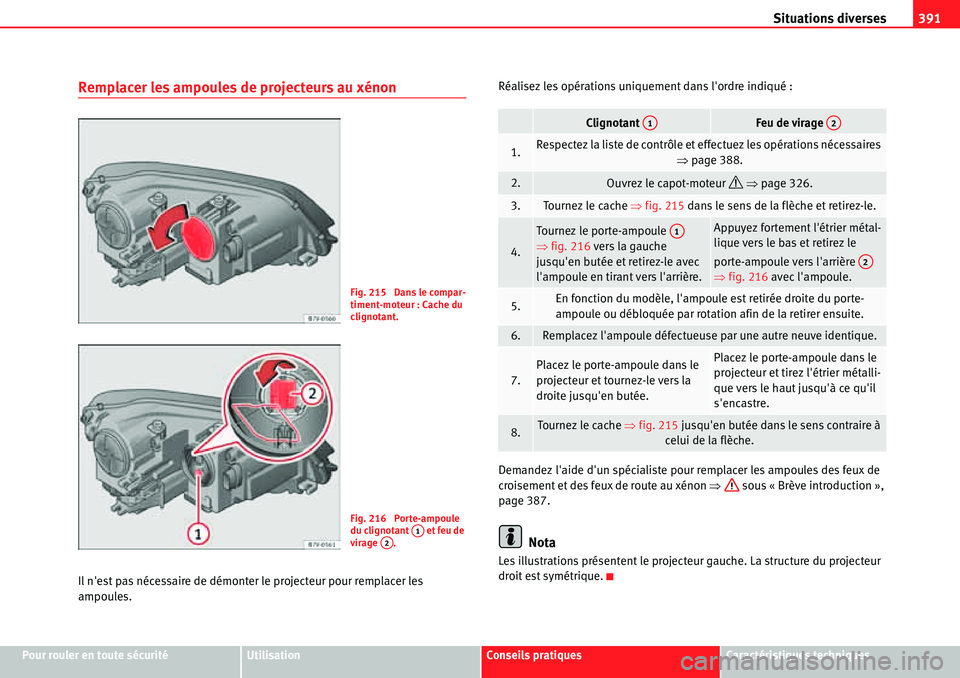

Remplacer les ampoules de projecteurs au xénon
Il n'est pas nécessaire de démonter le projecteur pour remplacer les
ampoules.Réalisez les opérations uniquement dans l'ordre indiqué :
Demandez l'aide d'un spécialiste pour remplacer les ampoules des feux de
croisement et des feux de route au xénon Ÿ sous « Brève introduction »,
page 387.
Nota
Les illustrations présentent le projecteur gauche. La structure du projecteur
droit est symétrique.
Fig. 215 Dans le compar-
timent-moteur : Cache du
clignotant.
Fig. 216 Porte-ampoule
du clignotant et feu de
virage .A1A2
Clignotant Feu de virage
1.Respectez la liste de contrôle et effectuez les opérations nécessaires
Ÿpage 388.
2.Ouvrez le capot-moteur ’ Ÿpage 326.
3.Tournez le cache Ÿfig. 215 dans le sens de la flèche et retirez-le.
4.
Tournez le porte-ampoule
Ÿfig. 216 vers la gauche
jusqu'en butée et retirez-le avec
l'ampoule en tirant vers l'arrière.Appuyez fortement l'étrier métal-
lique vers le bas et retirez le
porte-ampoule vers l'arrière
Ÿfig. 216 avec l'ampoule.
5.En fonction du modèle, l'ampoule est retirée droite du porte-
ampoule ou débloquée par rotation afin de la retirer ensuite.
6.Remplacez l'ampoule défectueuse par une autre neuve identique.
7.Placez le porte-ampoule dans le
projecteur et tournez-le vers la
droite jusqu'en butée.Placez le porte-ampoule dans le
projecteur et tirez l'étrier métalli-
que vers le haut jusqu'à ce qu'il
s'encastre.
8.Tournez le cache Ÿfig. 215 jusqu'en butée dans le sens contraire à
celui de la flèche.
A1A2
A1
A2

Situations diverses 392
Remplacer l'ampoule du pare-chocs avantRéalisez les opérations uniquement dans l'ordre indiqué :
Fig. 217 Sur la partie
droite du pare-chocs
avant : dépose des projec-
teurs.
Fig. 218 Remplacement
des ampoules des projec-
teurs.
1.Respectez la liste de contrôle et effectuez les opérations nécessaires
Ÿpage 388.
2.Tirez le cache vers l'avant, dans le sens de la flèche Ÿfig. 217.
3.Desserrez la vis de fixation Ÿfig. 217 avec le tournevis inclus
dans l'outillage de bord Ÿpage 380.
4.Inclinez le projecteur légèrement vers l'avant et retirez-le de ses
logements latéraux Ÿfig. 218 (petites flèches).
5.Débloquez la connexion Ÿfig. 218 et retirez-la.
6.Tournez le porte-ampoule Ÿfig. 218 vers la gauche jusqu'en
butée dans le sens de la flèche et retirez-le avec l'ampoule en tirant
vers l'arrière.
7.Remplacez l'ampoule défectueuse par une autre neuve identique.
8.Placez le porte-ampoule dans le projecteur et tournez-le vers la
droite jusqu'en butée.
9.Encastrez la connexion Ÿfig. 218 dans le porte-ampoule
Ÿfig. 218 . La connexion doit s'encastrer de manière audible.
10.Placez le projecteur dans ses logements Ÿfig. 218 (petites flèches)
et inclinez-le vers l'arrière.
11.Serrez la vis de fixation Ÿfig. 217 avec le tournevis.
12.Placez le cache sur le pare-chocs Ÿfig. 217.
A1
A1
A2
A1
A2
A1

Situations diverses393
Pour rouler en toute sécuritéUtilisationConseils pratiquesCaractéristiques techniques

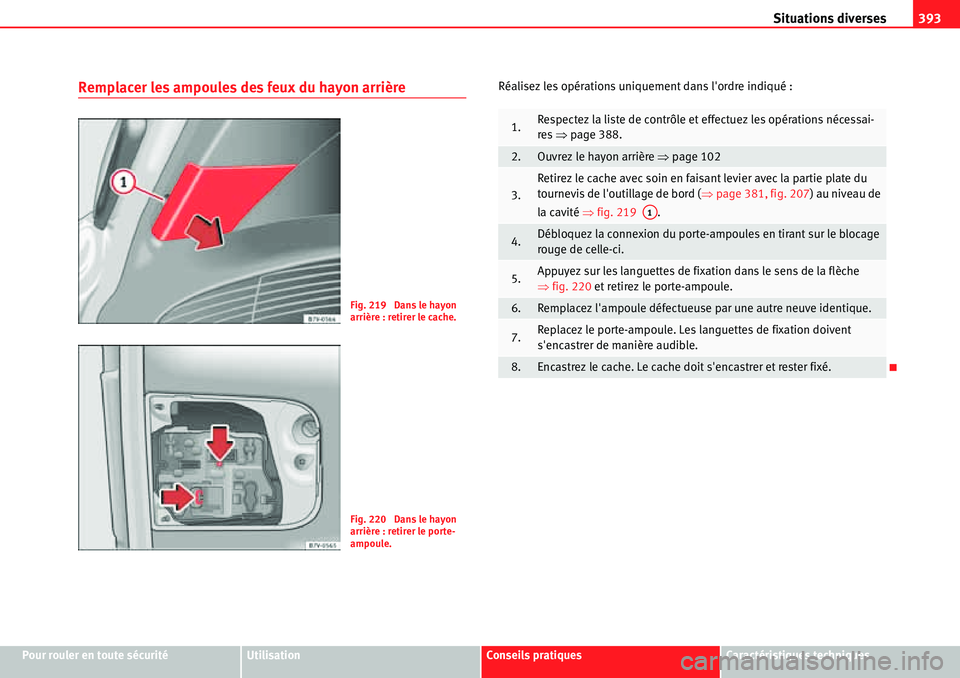

Remplacer les ampoules des feux du hayon arrièreRéalisez les opérations uniquement dans l'ordre indiqué :
Fig. 219 Dans le hayon
arrière : retirer le cache.
Fig. 220 Dans le hayon
arrière : retirer le porte-
ampoule.
1.Respectez la liste de contrôle et effectuez les opérations nécessai-
res Ÿpage 388.
2.Ouvrez le hayon arrière Ÿpage 102
3.
Retirez le cache avec soin en faisant levier avec la partie plate du
tournevis de l'outillage de bord (Ÿpage 381, fig. 207) au niveau de
la cavité Ÿfig. 219 .
4.Débloquez la connexion du porte-ampoules en tirant sur le blocage
rouge de celle-ci.
5.Appuyez sur les languettes de fixation dans le sens de la flèche
Ÿfig. 220 et retirez le porte-ampoule.
6.Remplacez l'ampoule défectueuse par une autre neuve identique.
7.Replacez le porte-ampoule. Les languettes de fixation doivent
s'encastrer de manière audible.
8.Encastrez le cache. Le cache doit s'encastrer et rester fixé.
A1

Situations diverses 394

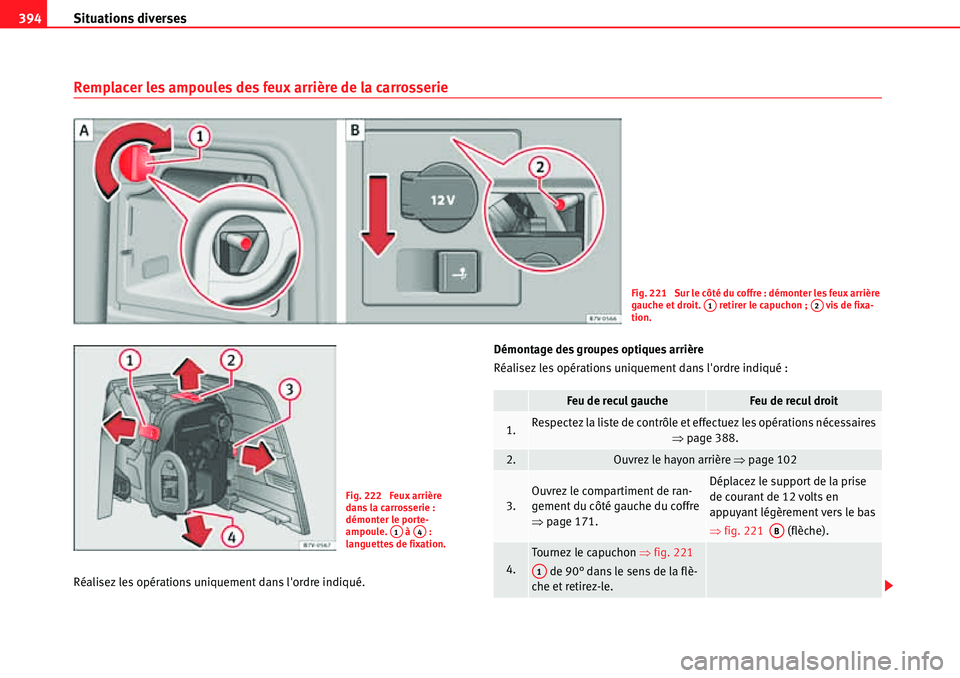

Remplacer les ampoules des feux arrière de la carrosserie
Réalisez les opérations uniquement dans l'ordre indiqué.Démontage des groupes optiques arrière
Réalisez les opérations uniquement dans l'ordre indiqué :
Fig. 221 Sur le côté du coffre : démonter les feux arrière
gauche et droit. retirer le capuchon ; vis de fixa-
tion.A1A2
Fig. 222 Feux arri

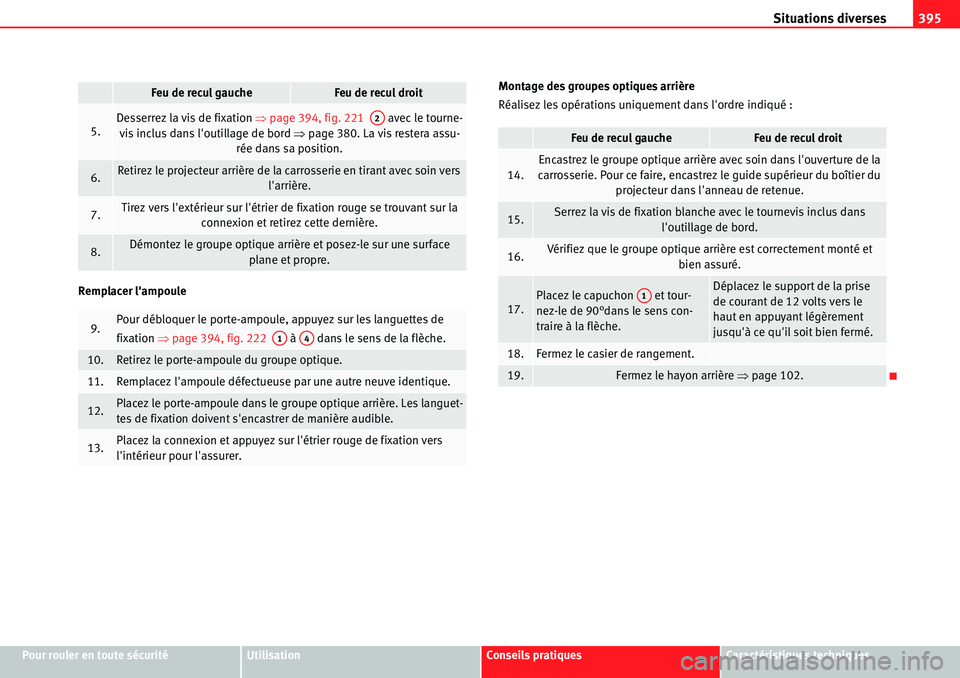

Situations diverses395
Pour rouler en toute sécuritéUtilisationConseils pratiquesCaractéristiques techniques Remplacer l'ampouleMontage des groupes optiques arrière
Réalisez les opérations uniquement dans l'ordre indiqué :
5.Desserrez la vis de fixation Ÿpage 394, fig. 221 avec le tourne-
vis inclus dans l'outillage de bord Ÿpage 380. La vis restera assu-
rée dans sa position.
6.Retirez le projecteur arrière de la carrosserie en tirant avec soin vers
l'arrière.
7.Tirez vers l'extérieur sur l'étrier de fixation rouge se trouvant sur la
connexion et retirez cette dernière.
8.Démontez le groupe optique arrière et posez-le sur une surface
plane et propre.
9.Pour débloquer le porte-ampoule, appuyez sur les languettes de
fixation Ÿpage 394, fig. 222 à dans le sens de la flèche.
10.Retirez le porte-ampoule du groupe optique.
11.Remplacez l'ampoule défectueuse par une autre neuve identique.
12.Placez le porte-ampoule dans le groupe optique arrière. Les languet-
tes de fixation doivent s'encastrer de manière audible.
13.Placez la connexion et appuyez sur l'étrier rouge de fixation vers
l'intérieur pour l'assurer.
Feu de recul gaucheFeu de recul droit
A2
A1A4
Feu de recul gaucheFeu de recul droit
14.Encastrez le groupe optique arrière avec soin dans l'ouverture de la
carrosserie. Pour ce faire, encastrez le guide supérieur du boîtier du
projecteur dans l'anneau de retenue.
15.Serrez la vis de fixation blanche avec le tournevis inclus dans
l'outillage de bord.
16.Vérifiez que le groupe optique arrière est correctement monté et
bien assuré.
17.Placez le capuchon et tour-
nez-le de 90°dans le sens con-
traire à la flèche.Déplacez le support de la prise
de courant de 12 volts vers le
haut en appuyant légèrement
jusqu'à ce qu'il soit bien fermé.
18.Fermez le casier de rangement.
19.Fermez le hayon arrière Ÿpage 102.
A1

Situations diverses 396

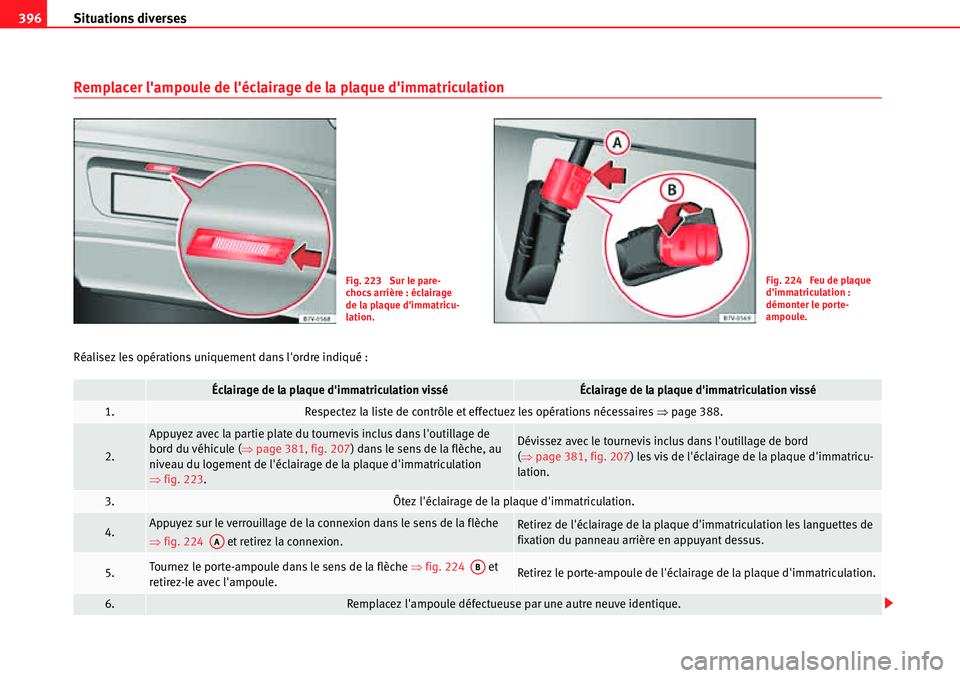

Remplacer l'ampoule de l'éclairage de la plaque d'immatriculation
Réalisez les opérations uniquement dans l'ordre indiqué :
Fig. 223 Sur le pare-
chocs arrière : éclairage
de la plaque d'immatricu-
lation.Fig. 224 Feu de plaque
d'immatriculation :
démonter le porte-
ampoule.
Éclairage de la plaque d'immatriculation visséÉclairage de la plaque d'immatriculation vissé
1.Respectez la liste de contrôle et effectuez les opérations nécessaires Ÿpage 388.
2.
Appuyez avec la partie plate du tournevis inclus dans l'outillage de
bord du véhicule (Ÿpage 381, fig. 207) dans le sens de la flèche, au
niveau du logement de l'éclairage de la plaque d'immatriculation
Ÿfig. 223.Dévissez avec le tournevis inclus dans l'outillage de bord
(Ÿpage 381, fig. 207) les vis de l'éclairage de la plaque d'immatricu-
lation.
3.Ôtez l'éclairage de la plaque d'immatriculation.
4.Appuyez sur le verrouillage de la connexion dans le sens de la flèche
Ÿfig. 224 et retirez la connexion.Retirez de l'éclairage de la plaque d'immatriculation les languettes de
fixation du panneau arrière en appuyant dessus.
5.Tournez le porte-ampoule dans le sens de la flèche Ÿfig. 224 et
retirez-le avec l'ampoule.Retirez le porte-ampoule de l'éclairage de la plaque d'immatriculation.
6.Remplacez l'ampoule défectueuse par une autre neuve identique.
AA
AB

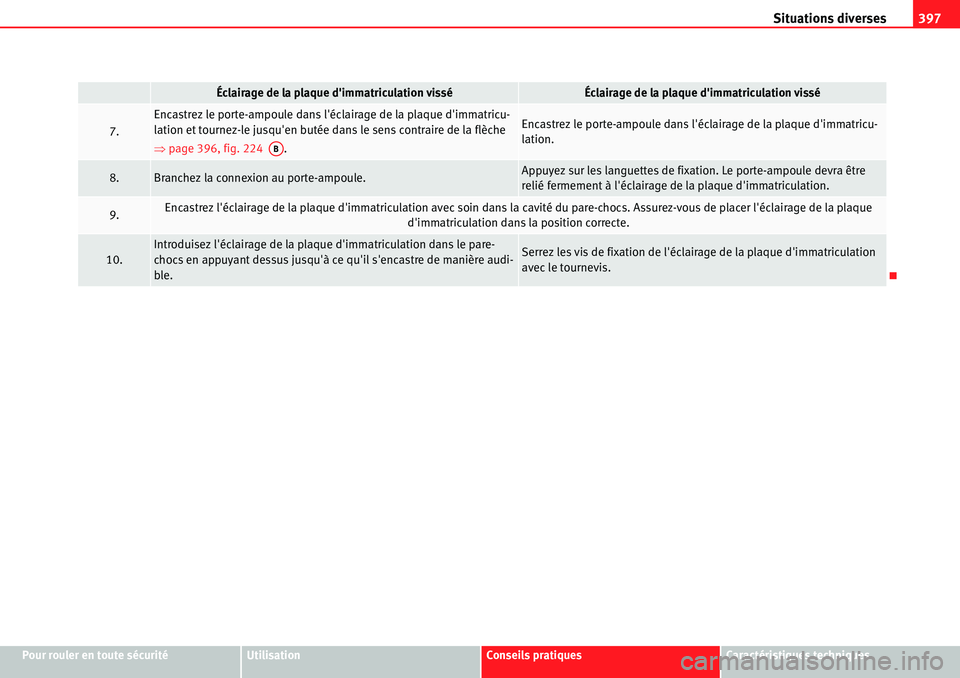

Situations diverses397
Pour rouler en toute sécuritéUtilisationConseils pratiquesCaractéristiques techniques
7.
Encastrez le porte-ampoule dans l'éclairage de la plaque d'immatricu-
lation et tournez-le jusqu'en butée dans le sens contraire de la flèche
Ÿpage 396, fig. 224 .Encastrez le porte-ampoule dans l'éclairage de la plaque d'immatricu-
lation.
8.Branchez la connexion au porte-ampoule.Appuyez sur les languettes de fixation. Le porte-ampoule devra être
relié fermement à l'éclairage de la plaque d'immatriculation.
9.Encastrez l'éclairage de la plaque d'immatriculation avec soin dans la cavité du pare-chocs. Assurez-vous de placer l'éclairage de la plaque
d'immatriculation dans la position correcte.
10.Introduisez l'éclairage de la plaque d'immatriculation dans le pare-
chocs en appuyant dessus jusqu'à ce qu'il s'encastre de manière audi-
ble.Serrez les vis de fixation de l'éclairage de la plaque d'immatriculation
avec le tournevis.
Éclairage de la plaque d'immatriculation visséÉclairage de la plaque d'immatriculation vissé
AB

Situations diverses 398

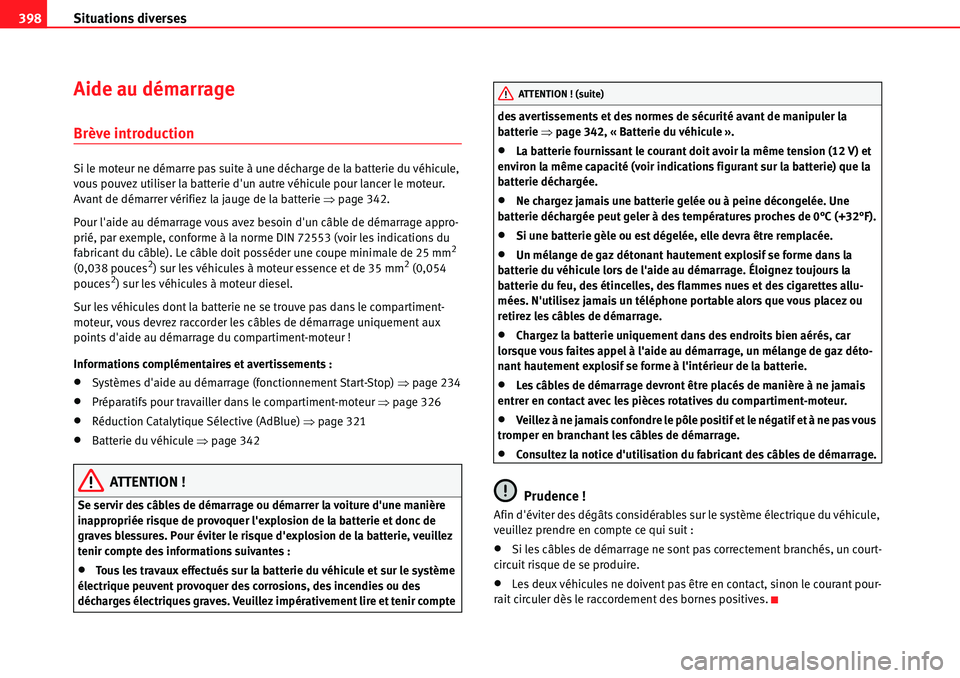

Aide au démarrage
Brève introduction
Si le moteur ne démarre pas suite à une décharge de la batterie du véhicule,
vous pouvez utiliser la batterie d'un autre véhicule pour lancer le moteur.
Avant de démarrer vérifiez la jauge de la batterie Ÿpage 342.
Pour l'aide au démarrage vous avez besoin d'un câble de démarrage appro-
prié, par exemple, conforme à la norme DIN 72553 (voir les indications du
fabricant du câble). Le câble doit posséder une coupe minimale de 25 mm
2
(0,038 pouces2) sur les véhicules à moteur essence et de 35 mm2 (0,054
pouces2) sur les véhicules à moteur diesel.
Sur les véhicules dont la batterie ne se trouve pas dans le compartiment-
moteur, vous devrez raccorder les câbles de démarrage uniquement aux
points d'aide au démarrage du compartiment-moteur !
Informations complémentaires et avertissements :
xSystèmes d'aide au démarrage (fonctionnement Start-Stop) Ÿpage 234
xPréparatifs pour travailler dans le compartiment-moteur Ÿpage 326
xRéduction Catalytique Sélective (AdBlue) Ÿpage 321
xBatterie du véhicule Ÿpage 342
ATTENTION !
Se servir des câbles de démarrage ou démarrer la voiture d'une manière
inappropriée risque de provoquer l'explosion de la batterie et donc de
graves blessures. Pour éviter le risque d'explosion de la batterie, veuillez
tenir compte des informations suivantes :
xTous les travaux effectués sur la batterie du véhicule et sur le système
électrique peuvent provoquer des corrosions, des incendies ou des
décharges électriques graves. Veuillez impérativement lire et tenir compte des avertissements et des normes de sécurité avant de manipuler la
batterie Ÿpage 342, « Batterie du véhicule ».
xLa batterie fournissant le courant doit avoir la même tension (12 V) et
environ la même capacité (voir indications figurant sur la batterie) que la
batterie déchargée.
xNe chargez jamais une batterie gelée ou à peine décongelée. Une
batterie déchargée peut geler à des températures proches de 0°C (+32°F).
xSi une batterie gèle ou est dégelée, elle devra être remplacée.
xUn mélange de gaz détonant hautement explosif se forme dans la
batterie du véhicule lors de l'aide au démarrage. Éloignez toujours la
batterie du feu, des étincelles, des flammes nues et des cigarettes allu-
mées. N'utilisez jamais un téléphone portable alors que vous placez ou
retirez les câbles de démarrage.
xChargez la batterie uniquement dans des endroits bien aérés, car
lorsque vous faites appel à l'aide au démarrage, un mélange de gaz déto-
nant hautement explosif se forme à l'intérieur de la batterie.
xLes câbles de démarrage devront être placés de manière à ne jamais
entrer en contact avec les pièces rotatives du compartiment-moteur.
xVeillez à ne jamais confondre le pôle positif et le négatif et à ne pas vous
tromper en branchant les câbles de démarrage.
xConsultez la notice d'utilisation du fabricant des câbles de démarrage.
Prudence !
Afin d'éviter des dégâts considérables sur le système électrique du véhicule,
veuillez prendre en compte ce qui suit :
xSi les câbles de démarrage ne sont pas correctement branchés, un court-
circuit risque de se produire.
xLes deux véhicules ne doivent pas être en contact, sinon le courant pour-
rait circuler dès le raccordement des bornes positives.
ATTENTION ! (suite)

Situations diverses399
Pour rouler en toute sécuritéUtilisationConseils pratiquesCaractéristiques techniques

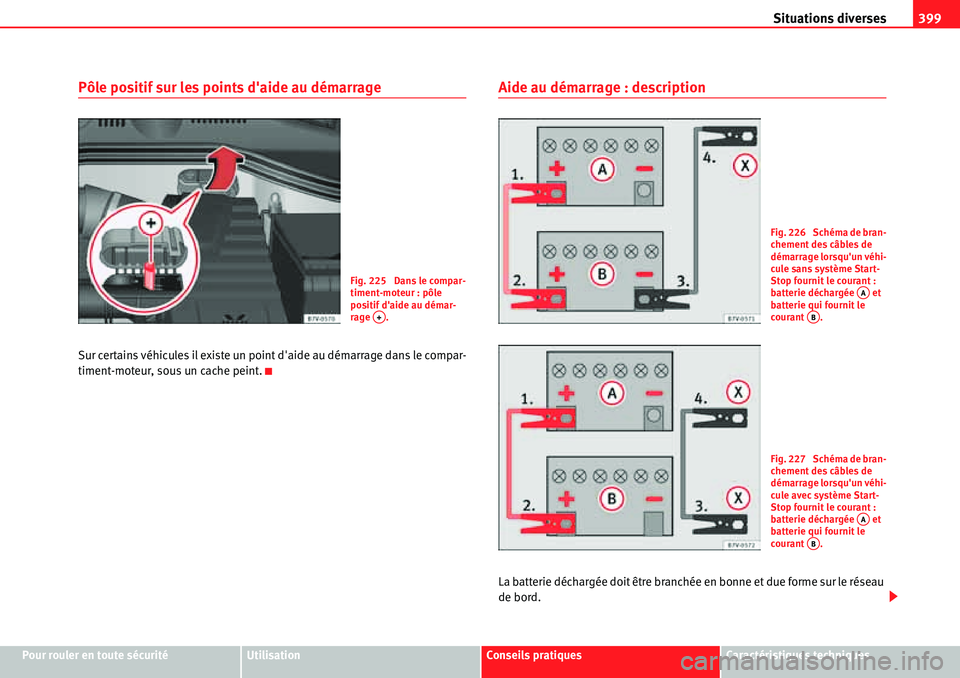

Pôle positif sur les points d'aide au démarrage
Sur certains véhicules il existe un point d'aide au démarrage dans le compar-
timent-moteur, sous un cache peint.
Aide au démarrage : description
La batterie déchargée doit être branchée en bonne et due forme sur le réseau
de bord.
Fig. 225 Dans le compar-
timent-moteur : pôle
positif d'aide au démar-
rage .
A+
Fig. 226 Sch
